消防应急照明系统施工安装

时间:2021-02-27     作者:杭州安丰消防工程有限公司   阅读

  杭州安丰消防工程有限公司从事消防应急照明系统施工|应急照明系统调试|应急照明系统检测验收符合国家消防规范,凭借多年行业经验及卓越技术能力,可安全保证各项消防工程顺利高效完成.本页面内容详细介绍消防应急照明系统施工安装_应急照明系统调试_应急照明系统检测验收。


  消防应急照明和疏散指示系统施工安装前,应首先检查产品的外包装是否破损、外观及结构是否存在问题,并严格按照施工过程质量控制要求,对系统设备、材料及配件进行现场检查(检验)和选型符合性检查,不合格的设备、材料、配件及不符合设计图纸要求的产品不得使用。

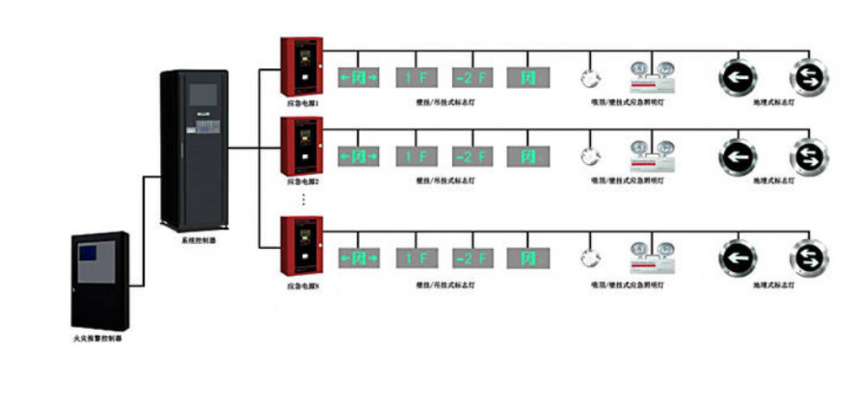

 消防应急照明系统


  消防应急照明系统安装的一般要求


  1、消防应急灯具与供电线路之间不能使用插头连接;


  2、消防应急灯具安装后对人员正常通行不要产生影响,消防应急标志灯具周围要保证无遮挡物;


  3、带有疏散方向指示箭头的消防应急标志灯具在安装时应保证箭头指示的疏散方向与疏散方向相同;


  4、指示出口的消防应急标志灯具应固定在坚固的墙上或顶棚下,安装方式可以明装,也可以嵌墙安装;


  5、消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察,试验按钮(开关)能被人工或遥控操作;


  6、消防应急照明灯具安装时,在正面迎向人员疏散方向,应有防止造成眩光的措施;


  7、消防应急灯具吊装时宜使用金属吊管,吊管上端应固定在建筑物实体或构件上;


  8、作为辅助指示的蓄光型标志牌只能安装在与标志灯具指示方向相同的路线上,但不能代替标志灯具;


  9、消防应急灯具宜安装在不燃烧墙体和不燃烧装修材料上。



 消防应急照明系统



  消防应急照明系统主要组件的安装


  1、消防应急标志灯具的安装


  在顶部安装时,尽量不要吸顶安装,灯具上边与顶棚距离宜大于200mm;吊装时,应采用金属吊杆或吊链,吊杆或吊链上端应固定在建筑结构件上;


  低位安装在疏散走道及其转角处时,应安装在距地面(楼面)1m以下的墙上,标志表面应与墙面平行,凸出墙面的部分不应有尖锐角及伸出的固定件;


  安装在地面上时,灯具的所有金属构件应采用耐腐蚀构件或做防腐处理,电源连接和控制线连接应采用密封胶密封,标志灯具表面应与地面平行,与地面高度差不宜大于3mm,与地面接触边缘不宜大于1mm;


  在人员密集的大型室内公共场所的疏散走道和主要疏散线路上设置的保持视觉连续的消防应急标志灯具在安装时,箭头指示方向或导向光流流动方向应与疏散方向一致。


  2、消防应急照明灯具的安装


  消防应急照明灯具应均匀布置,最好安装在棚顶或距楼地面2m以上的侧面墙上;


  在侧面墙上顶部安装时,其底部距地面距离不得低于2m,在距地面1m以下侧面墙上安装时,应采用嵌入式安装,其凸出墙面最大水平距离不应超过20mm,且应保证光线照射在安装灯具的水平线以下;不得安装在地面或1~2m之间侧面墙上;


  吊装时,要采用金属吊杆或吊链,吊杆或吊链上端应固定在建筑结构件上。


  3、应急照明配电箱和分配电装置的安装


  应急照明配电箱和分配电装置落地安装时宜高出地面50mm以上,屏前和屏后的通道最小宽度应符合《低压配电设计规范》GB50054中的规定;


  应急照明配电箱和分配电装置安装在墙上时,其底边距地面高度宜为1.3~1.5m,靠近门轴的侧面距墙不应小于0.5m,正面操作距离不应小于1.0m。


  4、应急电源盒与配套的安装


  应急电源盒与灯具间的连接线应采用焊接或压接方式;


  吊装时,应采用金属吊杆或吊链,吊杆或吊链上端应固定在建筑结构件上;


  安装在吊顶内时,手动试验装置应安装在能够操作的位置,吊顶处应能打开,并在吊顶下表面设有明显的标识。


  5、应急照明集中电源的安装


  安装场所应无腐蚀性气体、蒸汽、易燃物及尘土;电池应安装于通风良好的场所,严禁安放在密封环境、有可燃气管道、仓库等场所;


  落地安装时,宜高出地面150mm以上,屏前和屏后的通道应能够满足更换电池的需求。


  6、应急照明控制器的安装


  在墙上安装时,应急照明控制器的底边距地(楼)面高度为1.3~1.5m,靠近门或侧墙安装时应保证应急照明控制器门的正常开关,正面操作距离不应小于1.2m;落地安装时,其底边宜高出地坪0.1~0.2m;


  应急照明控制器应安装牢固,不得倾斜,安装在轻质墙上时,应采取加固措施;


  应急照明控制器的主电源要有明显标志,并应直接与消防电源连接,严禁使用电源插头。应急照明控制器与其外接备用电源之间应直接连接。接地应牢固,并应有明显标志;


  应急照明控制器的控制线路要单独穿管。引入应急照明控制器的电缆或导线,配线应整齐,避免交叉,并应固定牢靠;电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,字迹应清晰且不易退色;端子板的每个接线端,接线不得超过2根;电缆芯和导线,应留有不小于200mm的余量;导线应绑扎成束;导线穿管后,应将管口封堵。


  7、疏散指示标志牌的安装


  安装在疏散走道和主要疏散路线的地面时,其指示的疏散方向应与标志灯具指示方向相同,安装间距不应大于1.5m;固定应牢固,无破损;安装在地面上时,只能采用镶嵌式工艺,其安装后应平整、牢固。


  8、电线电缆选择与线路敷设


  应急照明集中电源的输出支路和集中控制型系统的控制线路在竖井内敷设、且与竖井内的燃烧性能为B1级以下电线电缆之间没有防火分隔时,应选择燃烧性能为A级的电线电缆;有防火分隔时,可选择燃烧性能为B1级的电线电缆;


  应急照明分配电装置的输出线路和集中控制型系统的控制线路选择燃烧性能为B1级电线电缆时,应穿金属管保护;也可敷设在燃烧性能为同级别的电缆桥架或线槽中;选择燃烧性能为A级电线电缆时,可明敷;


  地面安装或潮湿场所安装时,灯具的供电线路和控制线路,均应选择耐腐蚀的橡胶电缆,接线处应有防腐蚀和防潮处理;


  不同电压等级的线缆不应穿入同一根保护管内,当合用同一线槽时,线槽内应有金属隔板分隔;


  系统的配电支线应采用铜芯导线,控制线路应采用多股铜芯导线。


 消防应急照明系统


  消防应急照明系统调试:


  一、系统调试前,应按设计文件的规定,对系统部件的规格、型号、数量、备品备件等进行查验,并按GB51309-2018《消防应急照明和疏散指示系统技术标准》第4章的规定,对系统的线路进行检查。


  二、集中控制系统调试前,应对灯具、集中电源或应急照明配电箱进行地址设置及地址注释,并应符合下列规定:


  1.应对应急照明控制器配接的灯具、集中电源或应急照明配电箱进行地址编码,每一台灯具、集中电源或应急照明配电箱应对一个独立的识别地址;


  2.应急照片控制器应对配接的灯具、集中电源或应急照明配电箱进行地址注册,并录入地址注释信息;


  3.应按标准附录D的规定填写系统部件设置情况记录。


 消防应急照明系统


  三、系统调试前,应具备下列技术文件:


  1.系统图;


  2.各防火分区、楼层、隧道区间、地铁站台和站厅的疏散指示方案和系统各工作模式设计文件;


  3.系统部件的现行国家标准、使用说明书、平面布置图和设置情况记录;


  4.系统控制逻辑设计文件等必要的技术文件。


  应对系统中的应急照明控制器、集中电源和应急照明配电箱应分别进行单机通电检查。


  应急照明控制器调试


  应将应急照明控制器与配接的集中电源、应急照明配电箱、灯具相连接后,接通电源,使控制器处于正常监视状态。


  应对控制器进行下列主要功能进行检查并记录,控制器的功能应符合现行国家标准《消防应急照明和疏散指示系统》GB17945的规定:


  1.自检功能;


  2.操作级别;


  3.主、备电源的自动转换功能;


  4.故障报警功能;


  5.消音功能


  6.一键检查功能。


  集中电源调试


  应将集中电源与灯具相连接后,接通电源,集中电源应处于正常工作状态。


  应对集中电源下列主要功能进行检查并记录,集中电源的功能应符合现行国家标准《消防应急照明和疏散指示系统》GB17945的规定:


  1.操作级别;


  2.故障报警功能;


  3.消音功能


  4.电源分配输出功能;


  5.集中控制型集中电源转换手动测试功能;


  6.集中控制型集中电源通信故障连锁控制功能;


  7.集中控制型集中电源灯具应急状态保持功能。


  应急照明配电箱调试


  应接通应急照明配电箱的电源,使应急照明配电箱处于正常工作状态。


  应对应急照明配电箱进行下列主要功能检查并记录,应急照明配电箱的功能应符合现行国家标准《消防应急照明和疏散指示系统》GB17945的规定:


  1.主电源分配输出功能;


  2.集中控制型应急照明配电箱主电源输出关断测试功能;


  3.集中控制型应急照明配电箱通信故障连锁控制功能;


  4.集中控制型应急照明配电箱灯具应急状态保持功能。



 消防应急照明系统



       消防应急照明系统检测验收:


  一、消防应急照明灯安装规范


  常见的双头消防应急照明灯,一般安装于疏散通道大门出口的门框上方,走廊、安全出口走道的墙壁上,距离地面约2米以上的高度;大型的电子市场、购物中心等场所,双头应急灯有直接壁挂安装于立柱上面的。


  消防应急灯的安装位置以不被物体撞击,遮挡为好;安装过高,会影响停电应急时光照亮度的光效作用,及对应急灯具进行检修、调试的不便;双头消防应急照明灯的按照高度以2.2米左右即可;也要根据使用场所的实际情况而定,当使用场所的空间较大,应急灯具的使用密度增加的情况下,可以适当的对安装高度进行调整;前提条件必须满足消防检查验收部门的相关规定;


  二、消防应急安全出口指示灯的安装规范


  消防应急出口灯可分为安全出口标志灯和疏散通道指示标志灯。


      安全出口标志灯的安装位置通常在建筑物内通往室外的正常出口和应急通道的出口处。多层和高层建筑各楼层通往楼梯间和消防电梯前室的门口;大面积的厅堂、场、馆通向疏散通道和通往前厅、侧厅、楼梯间的出口;


  安全出口灯一般安装于出口门框的上方,如果门框太高时,可安装于门框的侧口位置;为防止火灾发生时产生的烟雾影响视觉,其安装高度以2.2-2.5米为宜;消防安全指示灯的安装位置通常是在公共建筑物内的安全疏散通道,方便人员疏散时,无论从哪个位置都能够找到正确的紧急逃生出口,消防应急疏散通道或安全紧急出口通道安装的应急疏散指示灯间距不应大于20米。


       安全出口指示灯的正面画面部分应尽量与安全疏散通道保持垂直角度。
